Монтажная шина FUS

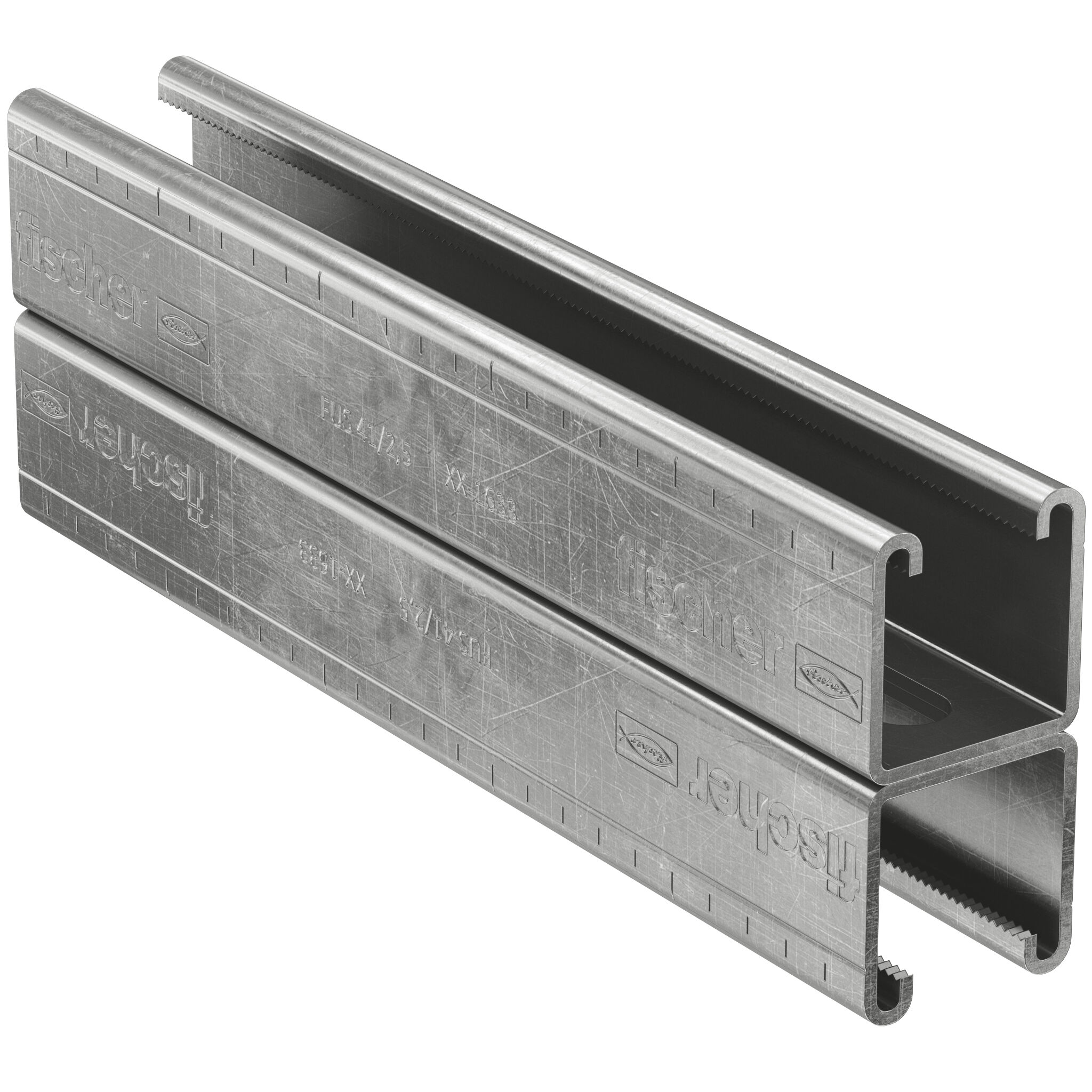

  • Product Picture: "Монтажная шина FUS 41D/2.5 - 6 м из нержавеющей стали A4"
  • Application Picture
  • Application Picture
    • Application Picture
    • Product Picture
    • Application Picture
      Номер артикула 562655

      Монтажная шина FUS 41D/2.5 - 6 м из нержавеющей стали A4

      Варианты продукта
      Download of image data

      Преимущества / Описание продукта

      Универсальная монтажная система с широкой областью применения
      Функционирование
      • Отчет по огнестойкости согласно MLAR/EN13501 гарантирует надежность конструкции.
      • Унифицированная геометрия профиля позволяет применять множество дополнительных элементов при монтаже.
      • Рифления на профиле позволяют надежно закрепить гайки для шин при высоких сдвигающих нагрузках, даже при вертикальном монтаже.
      • Различная толщина профиля обеспечивает экономичный монтаж.
      • Выштампованная шкала на боковой поверхности шины упрощает монтаж и обрезку до нужного размера.
      Канал fischer FUS является базовым элементом универсальной монтажной системы FUS для средних нагрузок. Монтажная шина представляет собой С-образный профиль и имеет три типоразмера по высоте и три двойных типоразмера. Все шины имеют внутренне рифление с зубьями, которые обеспечивают надежное закрепление элементов конструкции системы FUS и позволяют эффективно крепить трубопроводы и элементы конструкции. Размерная шкала на боковой поверхности облегчает резку профилей по заданному размеру и позиционирование соединителей. Конструкция из оцинкованной стали пригодна для установки внутри помещений, а изготовленная из горячеоцинкованной или нержавеющей стали - для монтажа снаружи и в коррозионно-агресссивных средах. Дополнительную безопасность обеспечивает сертификат пожарной безопасности согласно MLAR/EN13501.

      Заявка и подтверждение

      Приложения
      • Надежные горизонтальные и вертикальные несущие конструкции
      • Быстрое и эффективное крепление трубопроводов и различных конструкций

      Технические данные

      Вес профиля 4,89
      Толщина (
      S
      )      		2,5
      Сечение профиля 6
      Момент инерции (
      ly
      )      		35,01
      Момент инерции (
      lz
      )      		17,9
      Момент сопротивления сечения (
      Wy
      )      		8,76
      Момент сопротивления сечения (
      Wz
      )      		8,78
      Максимальная допускаемая статическая нагрузка на длину пролета 1 м (
      Fempf
      )      		5,6
      Максимальная допускаемая статическая нагрузка на длину пролета 2 м (
      Fempf
      )      		2,79
      Максимальная допускаемая статическая нагрузка на длину пролета 3 м (
      Fempf
      )      		1,85
      Количество 1
      GTIN (EAN-Code) 4048962443141

      Документы для скачивания

      Load Table
      pdf,
      Load case 1 / 2 / 3
      Load Table
      pdf,
      FUS 21/1,5 - FUS 21/2,0
      Load Table
      pdf,
      FUS 21/2,5 - FUS 41/1,5
      Load Table
      pdf,
      FUS 41/2,0 - FUS 41/2,5
      Load Table
      pdf,
      FUS 62/2,5 - FUS 21D/2,0
      Load Table
      pdf,
      FUS 41D/2,5 - FUS 62D/2,5
      Marketing Documents
      pdf,
      Channel system FUS. The universal and comprehensive system.
